單雙張檢測傳感器和超聲波傳感器

作者:admin   發布時間:2017/9/29 17:24:25   瀏覽次數:4562
單雙張檢測傳感器和超聲波傳感器

產品簡介

  • dbk+4M18

    • 產品信息

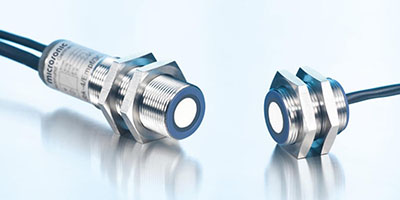

    • 產品名稱： 超聲波單雙張檢測傳感器 dbk+4/M18/3BEE/M18 E+S
    • ●3個控制輸入可根據被測材料進行外部靈敏度選擇、觸發和自學習
    • ●頂端感應頭成90°角度——用于特殊的安裝條件
    • ● 可靠的檢測材料的單張和雙張，缺張
    • ●發射器和接收器之間的工作距離從20-60mm，可選擇
    • ●可選擇觸發模式——用于類似倉庫流程的應用
    • ●可以通過連接控制進行參數化
中昊超聲波單雙張檢測器 dbk+4/M18/3BEE/M18 E+S應用
紙張印刷機 太陽能電池和硅片制造業
紙張印刷機 undefined
貼標簽 PCB 制造業
undefined undefined
折頁機 包裝機械
undefined undefined

中昊自動化傳感器解決方案專家，有傳感器問題找中昊。單雙張檢測傳感器解決方案專家，一流的品質，完善的技術支持與服務。為您提供滿意合適的傳感器解決方案！

新的dbk+4通過三個控制輸入可以預設三種檢測范圍。標準的檢測范圍包含了薄片材料單位面積重量從20 g/m2到1,200 g/m2。諸如單位面積重量小于20 g/m2的規則印刷紙之類非常薄的材料，可以通過設置到“Thin”上來掃描。也可以通過設置“Thick”來掃描硬紙板制的容器和好的瓦楞紙板。可以在工作正在進行時改變傳感器的檢測范圍，而不需要對被檢測材料進行自學習設置。如果三個控制輸入端都未連接，那么dbk+4工作在標準的工作范圍內，即便這樣也可以檢測相當廣泛的材料。


中昊超聲波單雙張檢測器 dbk+4/M18/3BEE/M18 E+S技術參數

工作范圍

單位面積重量20-2000g/m2的紙張,和紙，合金層壓板和厚達0.4mm的薄膜，自動粘附膜，厚達0.3mm的金屬薄片，細瓦楞紙版，晶片和PCB電路板。

設計

圓柱形 M18

工作模式

雙張控制器

特性

發射器和接收器之間距離可以選擇彎頭 90°

超聲波測量特性

測量方法

脈沖操作帶有振幅估算

換能器頻率

400 kHz

盲區

在發射器與接收器前方7mm處

電氣數據

工作電壓

20 - 30 V d.c.,反極性保護

電壓脈動

± 10 %

空載電流損耗

≤ 50 mA

連接類型

2 m PUR 電纜, 7 x 0.25 mm2

發射器電纜

am Empf?nger: 1,2 m PUR-Kabel, am Sender: 1 m PUR-Kabel, mit M8 Rundsteckverbinder

輸出量

輸出1

雙張npn輸出: Imax = 200 mA (UB-2V)

常開/常閉 ，可調節 ，短路保護

輸出2

缺張pnp輸出： Imax = 200 mA (UB-2V)

常開/常閉 ，可調節 ，短路保護

響應時間

觸發模式<500μs，自動運行模式為2.5ms

上電延時

< 300 ms

外殼

發射器-接收器間距

20 - 60 mm; 最佳: 40 mm ± 3 mm

允許的角度偏差

與垂直層面成± 45°

材質

黃銅套管，鍍鎳的，塑料零件，PBT,PA

超聲波換能器

泡沫聚氨酯，玻璃填充的環氧樹脂

螺母最大擰緊力矩

15 Nm

防護等級EN 60529

IP 65

工作溫度

+5°C至 +60°C之間

儲存溫度

-40°C 到 +85°C

重量

130 g

技術特性

控制裝置

控制輸入

設定范圍

working range selection via control inputs

Teach-in via control inputs

LCA-2 with LinkControl

指示燈

1 x 雙LED; 綠燈：工作/紅燈：雙張/紅燈閃爍：缺張

特性

發射器與接收器間的距離可選



超聲波單雙張檢測器dbk+4/M18/3BEE/M18 E+S安裝
 雙張檢測
雙張檢測
發射器和接收器之間推薦安裝間距是40mm(或 20 mm 如果是 dbk+4/M12/CD/M18 ER+S).  如果需要的話，可以根據實地條件從20到60mm范圍之間選擇安裝間距。由于試運行的問題，可以通過單張自學習或  用連接控制參數化軟件來完成安裝調試過程。
中昊超聲波單雙張檢測器dbk+4/M18/3BEE/M18 E+S自學習功能


在材料不能被三種檢測范圍中的任意一種掃描時，附加的自學習功能就派上了用場。通過將單張材料放入雙張控制  器內可以完成材料的自學習。然后將控制輸入端C3設置在高級別上大約3秒鐘。在自學習過程中必須移動材料的不均勻成分，使其能夠被dbk+4檢測到。當綠色的燈亮時，代表著自學習操作的成功完成?，F(xiàn)在材料就可以被掃描了。自學習保證了從和紙到粘合水薄膜的晶片都可以被掃描。
